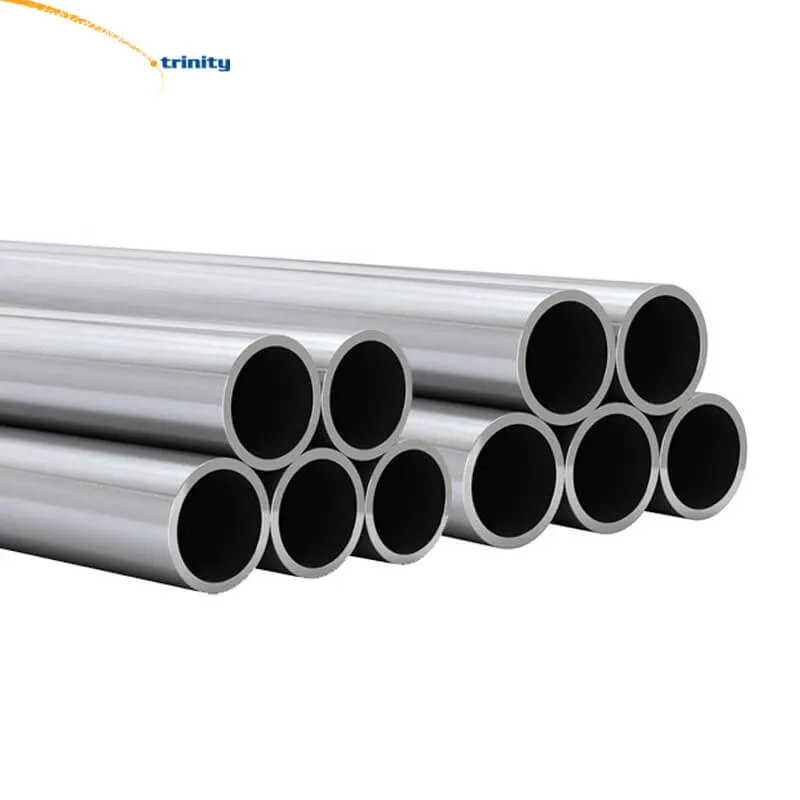

ท่อฮีทเอกซ์เชนเจอร์ สแตนเลส (Boiler Tube) ASTM A213/A249
ท่อฮีทเอกซ์เชนเจอร์ (Heat Exchanger Tube) และท่อบอยเลอร์ มาตรฐาน ASTM A213 (ไร้ตะเข็บ) และ ASTM A249 (มีตะเข็บรีดเรียบ) ออกแบบมาเพื่อรับแรงดันและอุณหภูมิสูงในระบบแลกเปลี่ยนความร้อนโดยเฉพาะ ผ่านการทดสอบ Eddy Current และ Hydrostatic 100%
High Performance
Industrial Material
Industrial Material
ท่อสแตนเลสสำหรับงานแลกเปลี่ยนความร้อน (Heat Exchanger & Boiler Tubes)
ในการทำระบบแลกเปลี่ยนความร้อน ห้ามใช้ท่อเงาเฟอร์นิเจอร์ (ASTM A554) โดยเด็ดขาด เนื่องจากท่อ Heat Exchanger (ASTM A213/A249) ต้องผ่านกระบวนการผลิตที่เข้มงวดกว่า เพื่อความปลอดภัยสูงสุด:
- การอบอ่อน (Solution Annealing): ท่อทุกเส้นต้องผ่านการอบความร้อนเพื่อคลายความเครียดสะสม ทำให้ท่อมีความเหนียว สามารถนำไปดัดโค้ง (U-Bend) หรือบานปลายท่อ (Expanding) เข้ากับ Tube Sheet ได้โดยไม่แตกร้าว
- การทดสอบรอยรั่ว (Strict Testing): ผ่านการทดสอบแรงดันน้ำ (Hydrostatic Test) และการทดสอบด้วยกระแสไฟฟ้า (Eddy Current Test) 100% เพื่อตรวจหารอยรั่วหรือจุดบกพร่องที่มองไม่เห็นด้วยตาเปล่า
- ความแม่นยำของขนาด: ควบคุมค่าความคลาดเคลื่อน (Tolerance) ของเส้นผ่านศูนย์กลางภายนอกและความหนาของผนังท่ออย่างเคร่งครัด
ข้อมูลทางเทคนิค (Specifications)
มาตรฐาน (Standard): ASTM A213 (Seamless), ASTM A249 (Welded / Bead Removed)
เกรดวัสดุ (Grades): TP304, TP304L, TP316, TP316L, TP310S
Specs: ASTM A249/A269/A270, JIS G3447/G3463, CNS 6668/7383
หน่วยวัด: วัดขนาดภายนอก (OD) เป็นนิ้วหรือมิลลิเมตร x ความหนาเป็นมิลลิเมตร หรือ BWG
ตารางขนาดมาตรฐาน: Welded Austenitic Stainless Steel Tubes
| Thickness | Outside Diameter | 1/2" | 5/8" | 3/4" | 7/8" | 1" | 1 1/4" | - | 1 1/2" | 2" | 2 1/2" | 3" | 3 1/2" | 4" | 4 1/2" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | 12.7 | 15.9 | 19 | 22.2 | 25.4 | 31.8 | 35 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 | |
| 1.20 | • | • | • | • | • | • | • | • | • | • | - | - | - | - | |
| 1.25 | • | • | • | • | • | • | • | • | • | • | - | - | - | - | |
| 1.50 | • | • | • | • | • | • | • | • | • | • | • | • | • | - | |
| 1.60 | • | • | • | • | • | • | • | • | • | • | • | • | • | - | |
| 1.65 | • | • | • | • | • | • | • | • | • | • | • | • | • | - | |
| 2.00 | • | • | • | • | • | • | • | • | • | • | • | • | • | • | |
| 2.11 | • | • | • | • | • | • | • | • | • | • | • | • | • | • | |
• = ขนาดมาตรฐานที่มีสต็อกพร้อมส่ง | - = โปรดสอบถามฝ่ายขาย
ตารางค่าความคลาดเคลื่อน (Tolerance Table)
| Standard/Item | Outside Diameter | Thickness | Length | |
|---|---|---|---|---|
| ASTM A249 | < 25 mm : ± 0.10 mm | 50 - 65 mm : ± 0.25 mm | ± 10% |
OD < 50.8 mm : + 3.0 / - 0 mm OD ≥ 50.8 mm : + 5.0 / - 0 mm |
| 25 - 40 mm : ± 0.15 mm | 65 - 75 mm : ± 0.30 mm | |||
| 40 - 50 mm : ± 0.20 mm | 75 - 100 mm : ± 0.38 mm | |||
| 100 - 200 mm : + 0.38 / - 0.64 mm | ||||
| ASTM A269 | < 38.1 mm : ± 0.13 mm | 88.9 - 139.7 mm : ± 0.38 mm |
OD < 12.7 mm : ± 15% OD ≥ 12.7 mm : ± 10% |
OD < 38.1 mm : + 3.2 / - 0 mm OD ≥ 38.1 mm : + 4.8 / - 0 mm |
| 38.1 - 88.9 mm : ± 0.25 mm | 139.7 - 203.2 mm : ± 0.76 mm | |||
| ASTM A270 | ≤ 25 mm : ± 0.13 mm | 50 - 75 mm : ± 0.25 mm | ± 12.5% |
OD ≤ 100 mm : + 3.0 / - 0 mm OD > 100 mm : + 5.0 / - 0 mm |
| 25 - 50 mm : ± 0.20 mm | 75 - 100 mm : ± 0.38 mm | |||
| JIS G3447 | ≤ 38.1 mm : ± 0.19 mm / > 38.1 : ± 0.25 mm | ± 10% | + 10 mm / - 0 mm | |
| JIS G3463 | < 60 mm : ± 0.25 mm / ≥ 60 : ± 0.30 mm |
t < 2mm : + 0.4 mm t ≥ 2mm : ± 20% |
OD ≤ 50 : + 7 mm OD > 50 : + 10 mm |
|
คำถามที่พบบ่อย (FAQ)
ใช้แทนกันไม่ได้ครับ ท่อ ASTM A554 ผลิตสำหรับงานตกแต่งและเฟอร์นิเจอร์เท่านั้น ไม่ผ่านการอบอ่อน (Solution Annealing) และไม่ผ่านการทดสอบ Eddy Current และ Hydrostatic Test ซึ่งจำเป็นสำหรับงานรับแรงดัน การใช้ A554 ในระบบ Heat Exchanger อาจทำให้ท่อแตกร้าวและเกิดอุบัติเหตุร้ายแรงได้
Trinity Dynamic จำหน่ายท่อฮีทเอกซ์เชนเจอร์เกรด TP304, TP304L, TP316, TP316L และ TP310S เกรด TP304L และ TP316L (L = Low Carbon) เหมาะกับงานเชื่อมเพราะทนการกัดกร่อนบริเวณรอยเชื่อมได้ดีกว่า TP310S เหมาะกับงานที่ต้องทนอุณหภูมิสูงพิเศษเกิน 800°C
Eddy Current Test คือการทดสอบด้วยกระแสไฟฟ้าวน เพื่อตรวจหาจุดบกพร่องภายในผนังท่อที่มองไม่เห็นด้วยตาเปล่า เช่น รอยร้าว โพรงอากาศ หรือรอยเชื่อมที่ไม่สมบูรณ์ ท่อ Heat Exchanger ทุกเส้นของ Trinity Dynamic ผ่านการทดสอบ Eddy Current และ Hydrostatic Test 100% ก่อนส่งมอบ
มีครับ ในหน้าสินค้านี้มีตารางขนาดมาตรฐานครบทุก OD ตั้งแต่ 1/2" ถึง 4.5" และตาราง Tolerance ครบทั้งมาตรฐาน ASTM A249, A269, A270, JIS G3447 และ JIS G3463 สามารถติดต่อฝ่ายขายเพื่อขอ Mill Certificate และข้อมูลเพิ่มเติมได้ที่ 02-415-1919
Trinity Dynamic รับออเดอร์ทั้งปลีกและส่ง มีสต็อกพร้อมส่งทันทีหลายขนาด พร้อม Mill Certificate และ Test Report รับรองคุณภาพทุกล็อต ระบุผลการทดสอบ Eddy Current และ Hydrostatic Test ครบถ้วน ติดต่อได้ที่ 02-415-1919 หรือ Line: @970raeri
