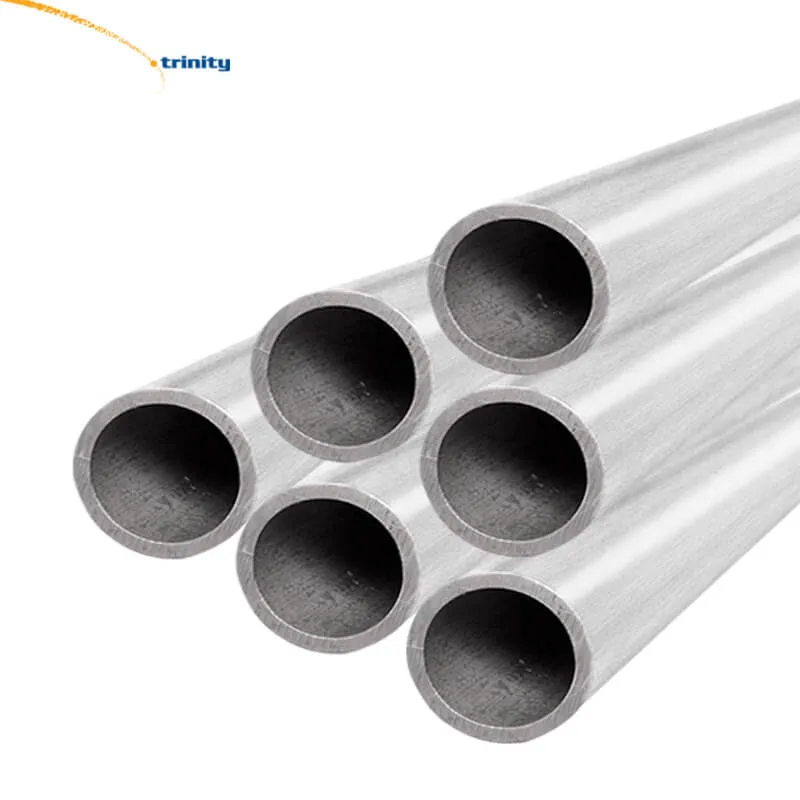

ท่อเชื่อมสแตนเลสอุตสาหกรรม ASTM A312 เกรด 304, 316L
ท่อเชื่อมสแตนเลสอุตสาหกรรม มาตรฐาน ASTM A312 / ASME SA312
- เกรดสากล: 304 (ระบบท่อส่งน้ำ/ลมทั่วไป) และ 316L (ระบบท่อสารเคมีทนการกัดกร่อน)
- ความหนาผนังท่อ (Schedule): Sch 5S (บาง), Sch 10S (ขนาดมาตรฐานกลาง), Sch 40S (หนาพิเศษ)
- สเปคขนาด: มีสต็อกตั้งแต่ 1/4" ถึง 24" (ความยาวมาตรฐาน 6 เมตร)
- ความน่าเชื่อถือ: Dual Certified พร้อมใบเซอร์ (MTC) ทุกล็อต มีบริการตัดความยาวตามสั่ง
ความหนาผนังท่อสม่ำเสมอ ราคาประหยัดกว่าท่อไร้ตะเข็บ (Seamless) เหมาะสำหรับระบบท่อส่งของเหลวและโครงสร้างทั่วไป
Industrial Material
ทำไมท่อเชื่อมสแตนเลส (Welded Pipe) ASTM A312 ถึงเป็นทางเลือกที่คุ้มค่าที่สุดในงานระบบ?
สำหรับระบบท่อส่งของเหลว ท่อส่งลม หรือท่อสารเคมีแรงดันปานกลางในโรงงานอุตสาหกรรม โจทย์หลักของฝ่ายจัดซื้อและวิศวกรคือการควบคุมงบประมาณให้ไม่บานปลาย แต่ยังคงได้สเปคท่อที่ปลอดภัยและทนทานสูง ท่อเชื่อมสแตนเลสอุตสาหกรรม (Welded Pipe) มาตรฐาน ASTM A312 คือคำตอบที่ตอบโจทย์นี้ได้ดีที่สุดครับ
เนื่องจากท่อเชื่อมผลิตขึ้นจากการนำแผ่นสแตนเลสเรียบรีดร้อนหรือรีดเย็นมาม้วนขึ้นรูปและเชื่อมตะเข็บยาวด้วยเทคโนโลยีเชื่อมคุณภาพสูง (เช่น ERW หรือ EFW) ข้อดีคือทำให้ "ความหนาของผนังท่อมีความสม่ำเสมอเท่ากันตลอดทั้งเส้น (Uniform Wall Thickness)" ซึ่งคุมสเปคได้แม่นยำกว่าท่อไร้ตะเข็บ (Seamless) และที่สำคัญคือมีราคาที่ประหยัดกว่ามาก ช่วยเซฟงบประมาณของโครงการอุตสาหกรรมของคุณได้อย่างมีนัยสำคัญ
ตารางน้ำหนักและขนาดมาตรฐาน: Stainless Steel Welded Pipes
Spec : ASTM A312 / A358 / A778 , ASME B36.19M (Dual Certified ท่อผ่านการรับรองสเปคจากทั้งสองสถาบันเพื่อความสะดวกในการตรวจรับงาน)
| NPS (ขนาดนิ้ว) | OD (mm) | Nominal Wall Thickness (ความหนาผนังท่อมาตรฐาน) | |||||
|---|---|---|---|---|---|---|---|
| Schedule 5S (แบบบาง) | Schedule 10S (ขนาดมาตรฐานทั่วไป) | Schedule 40S (หนาพิเศษ) | |||||
| Thk (mm) | kg/m | Thk (mm) | kg/m | Thk (mm) | kg/m | ||
| 1/4 | 13.72 | - | - | 1.65 | 0.50 | 2.24 | 0.64 |
| 3/8 | 17.15 | - | - | 1.65 | 0.65 | 2.31 | 0.85 |
| 1/2 | 21.34 | 1.65 | 0.81 | 2.11 | 1.01 | 2.77 | 1.28 |
| 3/4 | 26.67 | 1.65 | 1.03 | 2.11 | 1.29 | 2.87 | 1.70 |
| 1 | 33.40 | 1.65 | 1.30 | 2.77 | 2.11 | 3.38 | 2.53 |
| 1 1/4 | 42.16 | 1.65 | 1.67 | 2.77 | 2.72 | 3.56 | 3.42 |
| 1 1/2 | 48.26 | 1.65 | 1.92 | 2.77 | 3.14 | 3.68 | 4.09 |
| 2 | 60.33 | 1.65 | 2.41 | 2.77 | 3.97 | 3.91 | 5.50 |
| 2 1/2 | 73.03 | 2.11 | 3.73 | 3.05 | 5.32 | 5.16 | 8.72 |
| 3 | 88.90 | 2.11 | 4.56 | 3.05 | 6.52 | 5.49 | 11.40 |
| 3 1/2 | 101.60 | 2.11 | 5.23 | 3.05 | 7.49 | 5.74 | 13.70 |
| 4 | 114.30 | 2.11 | 5.90 | 3.05 | 8.45 | 6.02 | 16.20 |
| 5 | 141.30 | 2.77 | 9.56 | 3.40 | 11.70 | 6.55 | 22.00 |
| 6 | 168.28 | 2.77 | 11.40 | 3.40 | 14.00 | 7.11 | 28.50 |
| 8 | 219.08 | 2.77 | 14.90 | 3.76 | 20.20 | 8.18 | 43.00 |
| 10 | 273.05 | 3.40 | 22.80 | 4.19 | 28.10 | 9.27 | 60.90 |
| 12 | 323.85 | 3.96 | 31.60 | 4.57 | 36.30 | 9.53 | 74.60 |
| 14 | 355.60 | 3.96 | 34.70 | 4.78 | 41.80 | 9.53 | 82.20 |
| 16 | 406.40 | 4.19 | 42.00 | 4.78 | 47.80 | 9.53 | 94.20 |
| 18 | 457.20 | 4.19 | 47.30 | 4.78 | 53.90 | 9.53 | 106.30 |
| 20 | 508.00 | 4.78 | 59.90 | 5.54 | 69.30 | 9.53 | 118.30 |
| 22 | 558.80 | 4.78 | 66.00 | 5.54 | 76.40 | - | - |
| 24 | 609.60 | 5.54 | 83.40 | 6.35 | 95.40 | 9.53 | 142.50 |
| 30 | 762.00 | 6.35 | 119.50 | 7.92 | 148.80 | - | - |
| 32 - 80 | ความหนาพิเศษตั้งแต่ 6.35 - 30.00 mm (โปรดสอบถามการสั่งผลิตกับฝ่ายขาย) | ||||||
ตารางค่าความคลาดเคลื่อนในการผลิต (Tolerance Table)
เรารักษามาตรฐานความคลาดเคลื่อนของท่อเชื่อมให้อยู่ในเกณฑ์ที่เข้มงวดที่สุด เพื่อให้ช่างสามารถสวมต่อและประกอบวาล์วหน้างานได้อย่างแม่นยำ
| มาตรฐานหลัก (Standard) | ขนาดภายนอกที่ยอมรับ (OD) | ความหนาผนังท่อที่ยอมรับ (Thickness) | ความยาวท่อมาตรฐาน (Length) |
|---|---|---|---|
| CNS 6331 | < 30mm: ± 0.3mm / ≥ 30mm: ± 1% | < 2mm: ± 0.2mm / ≥ 2mm: ± 10% | ตามสเปคโครงการกำหนด |
| JIS G3459 | ± 1% (ขั้นต่ำ ± 0.3mm) | ± 10% (ขั้นต่ำ ± 0.2mm) | ตามสเปคโครงการกำหนด |
| ASTM A312 | ≤ 48.26: +0.4 / -0.8 mm > 48.26 - 114.3: ± 0.8 mm |
Nominal Thickness ± 12.5% | + 6.0 mm / - 0 mm |
| ASTM A358 | ± 0.5% | - 0.30 mm | L ≤ 7.3m: + 6 mm |
คำถามที่พบบ่อย (FAQ)
- Schedule 10S เป็นความหนามาตรฐานที่นิยมใช้มากที่สุดในอุตสาหกรรม เหมาะกับระบบท่อส่งน้ำและท่อสารเคมีทั่วไป
- Schedule 40S เป็นท่อหนาพิเศษ ทนทานต่อแรงดันภายในและทนการกัดกร่อนได้สูงสุด เหมาะกับระบบท่อสตีมไอน้ำ ท่อส่งสารเคมีเข้มข้น และระบบปั๊มแรงดันสูงครับ
