เหล็กแผ่นทนแรงดัน Boiler Plate A516 / SA516 Gr.70 มีใบเซอร์ ราคาโรงงาน

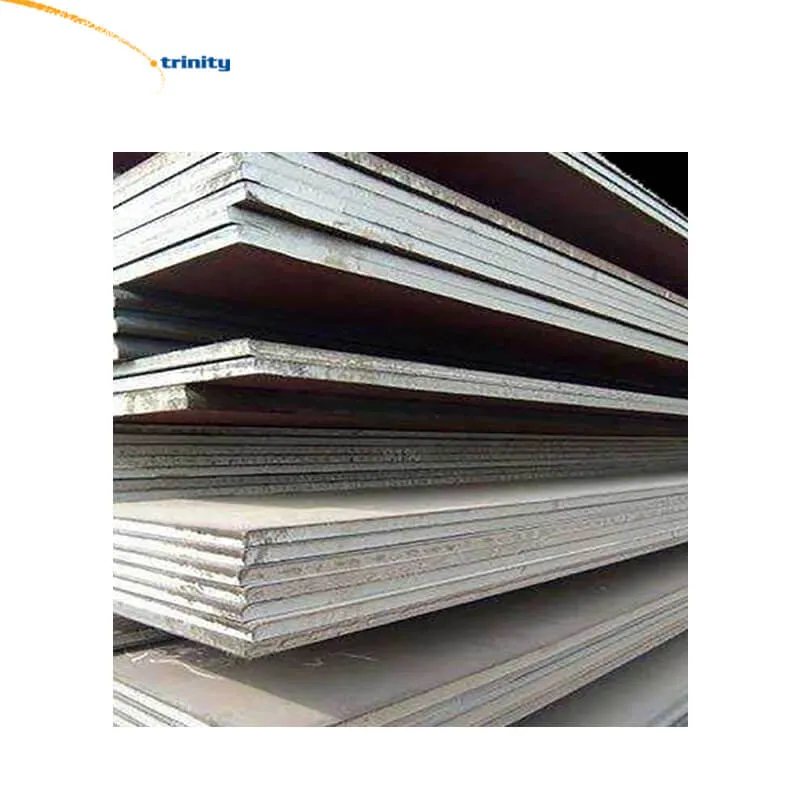

เหล็กแผ่นทนแรงดันสูง Boiler Plate A516 / SA516 Grade 70
- มาตรฐานระดับสากล: Dual Certified (ASTM A516 / ASME SA516) รองรับงานข้อกำหนดสูง
- ความหนาแผ่น: 6.0 mm – 50.0 mm+ (ขนาดมาตรฐาน 5 x 20 ฟุต สต็อกแน่น)
- บริการแปรรูป: รับตัดแก๊ส (Gas Cutting) และตัดพลาสม่า (CNC Plasma) ตามแบบ Drawing
- การตรวจสอบย้อนกลับ: มีใบเซอร์ (MTC) ระบุ Heat Number ตรงกับตัวแผ่นเหล็กทุกล็อต
เกรดพิเศษความปลอดภัยสูงสำหรับงานผลิตถังแรงดัน (Pressure Vessel), หม้อไอน้ำ (Boiler) และระบบแลกเปลี่ยนความร้อน
Industrial Material
ทำไมงานผลิตถังแรงดันสูงและหม้อต้ม ต้องระบุสเปคเหล็ก Boiler Plate (A516 Gr.70)?
ในการสร้างถังแรงดัน (Pressure Vessel) หรือหม้อต้มไอน้ำ (Boiler) ความปลอดภัยคือสิ่งเดียวที่ต่อรองไม่ได้ครับ การเลือกใช้เหล็กโครงสร้างทั่วไปอย่าง SS400 หรือ A36 ถือเป็นเรื่องที่เสี่ยงอันตรายมากและไม่ผ่านมาตรฐานความปลอดภัยทางกฎหมาย เพราะเมื่อเจอแรงดันและความร้อนสูง เนื้อเหล็กทั่วไปอาจเกิดการล้า บิดเบี้ยว หรือฉีกขาดจนเกิดการระเบิดได้
เหล็กทนแรงดันสูง Boiler Plate เกรด A516 / SA516 Grade 70 จึงถูกผลิตขึ้นมาเพื่อตอบโจทย์นี้โดยเฉพาะ ด้วยกรรมวิธีการผลิตที่ควบคุมปริมาณคาร์บอนและส่วนผสมทางเคมีอย่างเข้มงวด พร้อมผ่านกระบวนการปรับปรุงโครงสร้างเหล็กด้วยความร้อน (Heat Treatment - Normalized) ทำให้ได้เนื้อเหล็กที่มีความเหนียวเหนอะสูง (Notch Toughness) ทนต่ออุณหภูมิต่ำและสูงได้ดีเยี่ยม และมีแรงดึงสูง (Tensile Strength) ทำให้ถังทนแรงดันทำงานได้อย่างปลอดภัยสูงสุดครับ
การตรวจสอบย้อนกลับและการตรวจรับงานที่ง่ายดาย (Full Traceability)
งานระดับ ASME Code หรือมาตรฐานกรมโรงงานฯ เรื่องการตรวจสอบย้อนกลับคือสิ่งสำคัญที่สุดครับ Trinity Dynamic จึงเน้นย้ำเรื่องนี้เป็นพิเศษ:
- มีใบเซอร์แท้แนบส่งทุกล็อต: แผ่นเหล็ก Boiler Plate ของเราทุกแผ่น นำเข้าจากผู้ผลิตมาตรฐานโลก พร้อมแนบใบรับรองคุณภาพ (Mill Test Certificate) เสมอ
- ตรวจสอบย้อนกลับได้ 100%: ตัวเลข Heat Number บนแผ่นเหล็กจะตรงกับที่ระบุในใบเซอร์อย่างชัดเจน ช่วยให้วิศวกรผู้ควบคุมงานและผู้ตรวจสอบ (Inspector) ตรวจรับงานได้อย่างมั่นใจและรวดเร็ว
ข้อมูลทางเทคนิค (Specifications)
มาตรฐานสากล: ASTM A516 / ASME SA516 (Dual Certified รองรับสเปคงานระบบท่อแรงดันของทั้งสองสถาบัน)
เกรดหลัก (Grade): Grade 70 (เกรดยอดนิยมที่สุดในไทย) และ Grade 60
สภาพการส่งมอบ (Condition): As Rolled / Normalized (ความหนา 40 มม. ขึ้นไป จะผ่านการ Normalizing เป็นมาตรฐาน)
ตารางคุณสมบัติทางกล (Mechanical Properties - ASTM A516)
| Grade | Tensile Strength (MPa) | Yield Strength (MPa) | Elongation (min %) |
|---|---|---|---|
| Grade 70 | 485 - 620 | ≥ 260 | 17 - 21% |
| Grade 60 | 415 - 550 | ≥ 220 | 21 - 25% |
*หมายเหตุ: ในประเทศไทยนิยมใช้ Grade 70 เป็นเกรดมาตรฐานหลัก เพราะรับแรงดึงและแรงดันได้ดีกว่าเกรด 60 อย่างชัดเจน
ตารางสต็อก: เหล็กแผ่นทนแรงดัน A516 Gr.70 (พร้อมจัดส่งด่วน)
| ความหนา (mm) | ขนาดมาตรฐาน 5' x 20' (1524 x 6096 mm) | บริการตัดตามขนาดพิเศษ (CNC Cut to Size) |
|---|---|---|
| 6.0 - 9.0 | ✓ มีสินค้าพร้อมส่ง | ✓ ตัดแบ่งได้ตามขนาดสั่งซื้อ |
| 10.0 - 12.0 | ✓ มีสินค้าพร้อมส่ง | ✓ ตัดแบ่งได้ตามขนาดสั่งซื้อ |
| 15.0 - 20.0 | ✓ มีสินค้าพร้อมส่ง | ✓ ตัดแบ่งได้ตามขนาดสั่งซื้อ |
| 25.0 - 50.0+ | ✓ มีสินค้าพร้อมส่ง | ✓ บริการตัดด้วยแก๊ส / CNC Plasma |
✓ = มีสินค้าในสต็อก | *เราเน้นสต็อกแผ่นความยาว 20 ฟุตเป็นมาตรฐานหลัก เพื่อช่วยลดจำนวนรอยเชื่อมต่อ (Welded Joints) ในกระบวนการม้วนทำถัง ช่วยเซฟเวลาช่างและเพิ่มความปลอดภัยของถังรับแรงดันครับ
ตัวอย่างการนำไปใช้งานยอดนิยม (Applications)
- งานถังอุตสาหกรรม: ถังเก็บก๊าซทนแรงดันสูง (LPG / NGV Storage Tanks) และถังแรงดันเคมี (Pressure Vessels)
- ระบบผลิตไอน้ำและความร้อน: โครงสร้างหม้อไอน้ำโรงงาน (Boilers) และแผงแลกเปลี่ยนความร้อน (Heat Exchangers)
- อุตสาหกรรมพลังงาน: ชิ้นส่วนในโรงกลั่นน้ำมัน โรงแยกก๊าซธรรมชาติ และท่อส่งของเหลวทนแรงดันสูง
- ชิ้นส่วนเครื่องจักรหนัก: นำไปตัดทำหน้าแปลนขนาดใหญ่ (Large Flanges) ชิ้นส่วนวาล์วทนแรงดันสูง และฝาปิดถังอุตสาหกรรม
